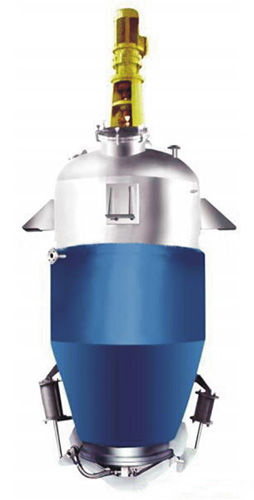

F型動態提取罐
 |
 |
產品概述
本裝置可用于中藥以及食品、化工等行業的水煎、溫浸、熱回流、芳香成分提取、有機溶劑回收及強制循環提取、罐組式逆流提取等多種工藝、工序操作。本裝置也可在真空情況下操作。CD型為直筒式，A型為斜錐式，F型為動態式。
本裝置可用于中藥以及食品、化工等行業的水煎、溫浸、熱回流、芳香成分提取、有機溶劑回收及強制循環提取、罐組式逆流提取等多種工藝、工序操作。本裝置也可在真空情況下操作。CD型為直筒式，A型為斜錐式，F型為動態式。
技術參數
| 項目\數據\規格 | 0.5m3 | 1.0m3 | 1.5m3 | 2m3 | 3m3 | 5m3 |
| 設備設計壓力（MPa） | -0.1-0.6 | |||||
| 夾套設計壓力（MPa） | -0.3 | |||||
| 設備允許真空度（KPa） | -0.095 | |||||
| 投料門直徑（mm） | 150 | 200 | 300 | 300 | 300 | 400 |
| 加熱面積（m2） | 2 | 3.4 | 3.5 | 3.3 | 4.2 | 5 |
| 冷凝器面積（m2） | 3 | 4 | 4 | 4 | 5 | 6 |
| 冷卻器面積（m2） | 1 | 1 | 1 | 1 | 1 | 1 |
| 設備凈重（kg） | -1100 | -1600 | -1750 | -1900 | -2000 | -3000 |
| 管通過濾器面積（m2） | 0.24 | 0.24 | 0.24 | 0.24 | 0.24 | 0.24 |
